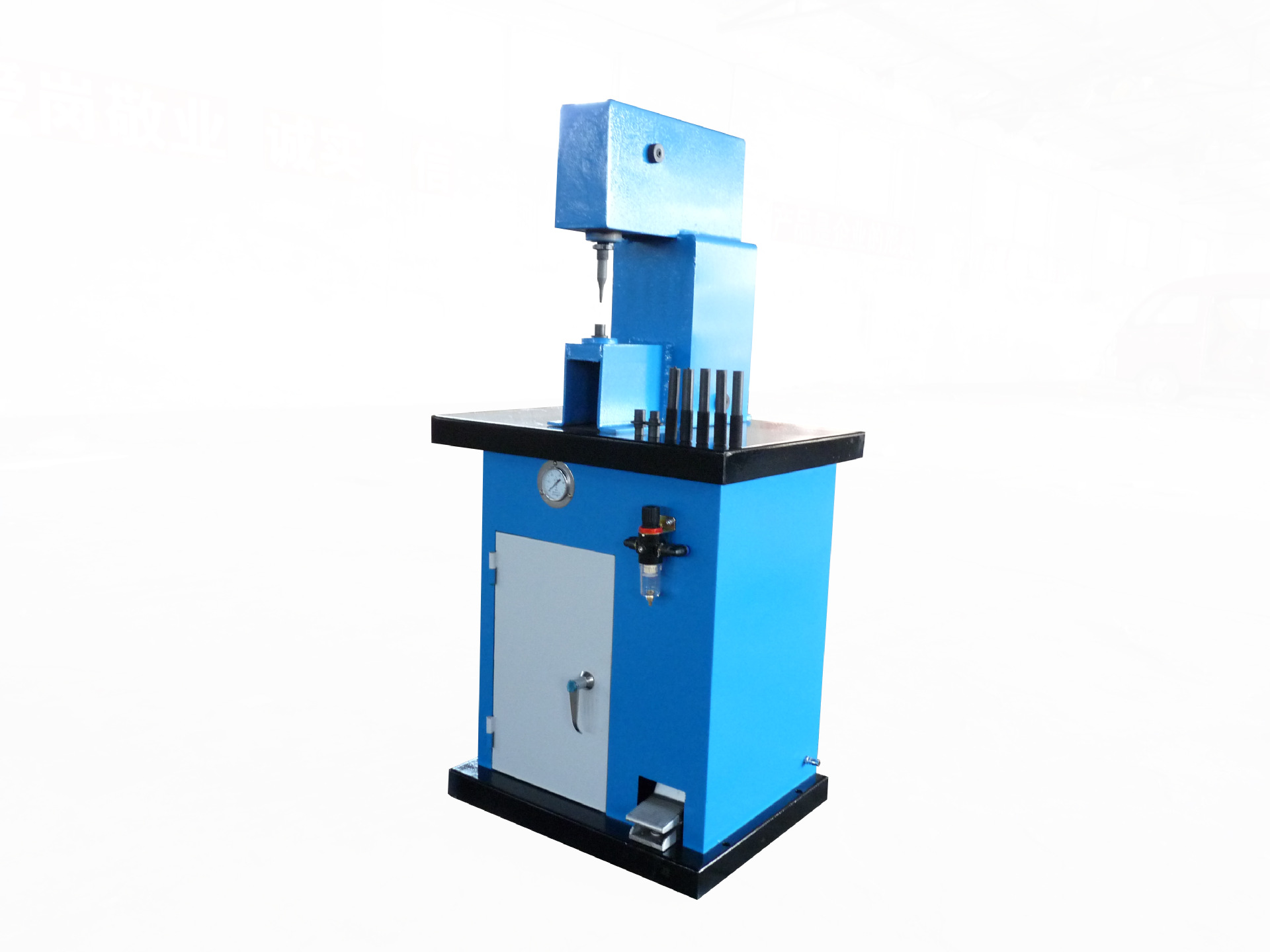

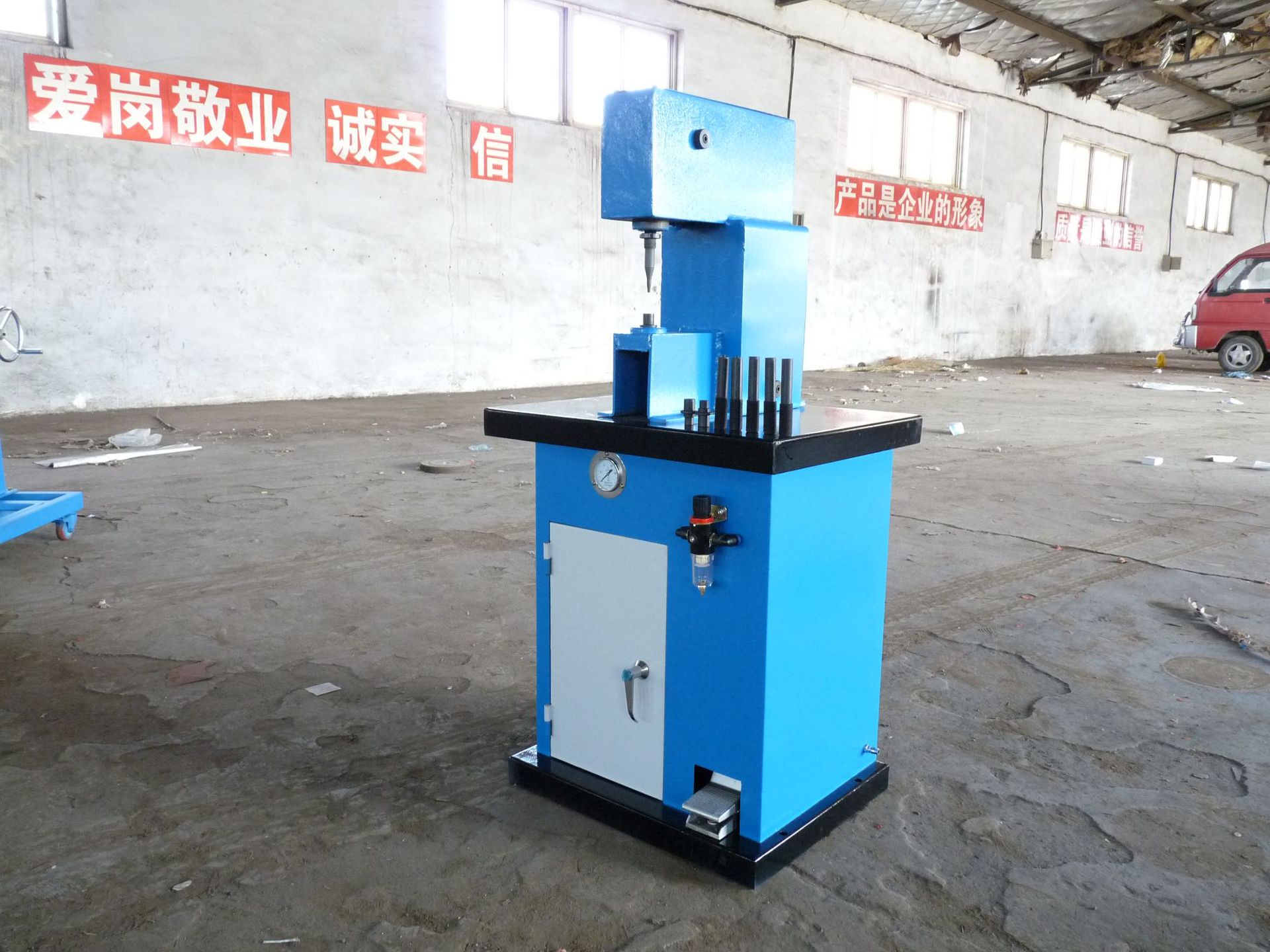

Специальное предложение перед праздниками 2015, низкая цена, высококачественная пневматическая машина для заклепок QM-24B для автомобилей

QM—24B 型汽车制动蹄片铆接机是我公司在QM—24A铆接机的基础上改进、研制的新型汽车保修设备。该设备适用范围广，冲、铆接力大，可对各种型号的载重汽车制动蹄片铆钉进行一次性冲出和铆接，工作效率高、使用方便。该设备并可用于汽车离合器摩擦片等其他配件的铆钉铆接。

一、 设备构成

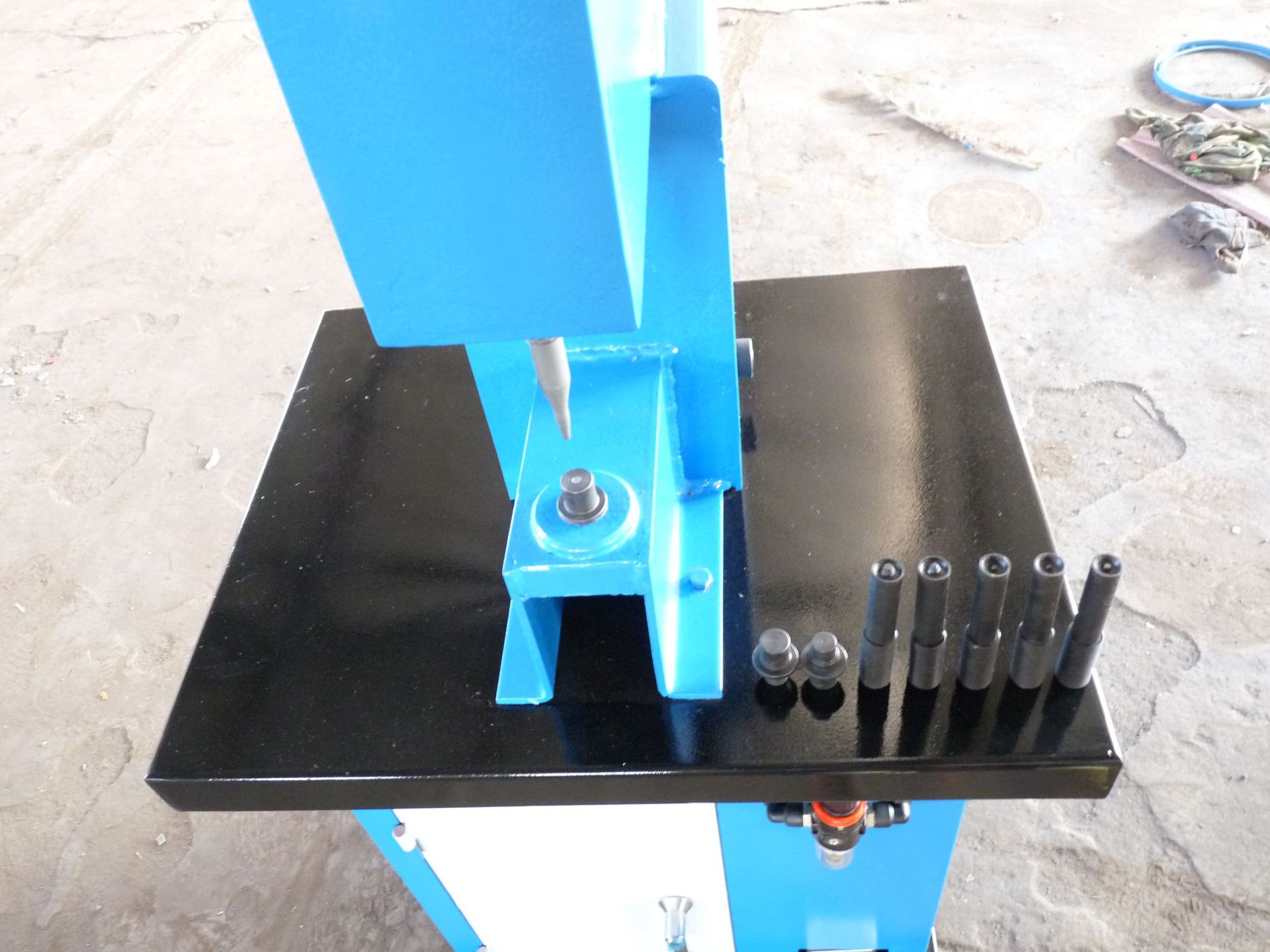

该设备主要由机体、滑柱、连杆、气缸和脚踏换向阀等部件所构成，由用户自备气源。该设备随机配备各种不同规格的铆接和冲出冲杆，以适用不同规格铆钉的冲出和铆接。

二、 设备使用方法

1、  铆钉冲出的使用方法：（图2—2）

对于报废的制动蹄片更换时，应先将旧铆钉冲出。此时将冲出冲头10旋入滑柱2的螺孔内，调节好长度后固紧固定螺母3，将下垫柱8撤下，将铆钉的中心对准冲头的中心，踏动脚踏开关即可将废铆钉冲出。被冲出的铆钉从座套9的孔内落下。

2、  铆钉铆接时的使用方法：（图2—1）

    对于东风、解放、1 5 1一般车型制动蹄片的铆接时，应将下垫柱8放入座套9的孔内，注意：将与铆钉大端直径相近的一端向上。将铆接冲头4旋入滑柱2的孔内，调节好冲头的长度后固紧固定螺母3。将铆钉预先插入制动蹄片孔内，铆钉的大头向下放在下垫柱上面，将铆钉的中心对准冲杆的中心，踏动脚踏开关即可完成一次铆钉的铆接过程。

三、 铆钉铆偏时的原因分析及纠正方法

汽车制动蹄片进行铆接时，有时候会发生铆钉铆偏现象直接影响到铆钉的铆接质量。其发生的原因主要有以下几项，应及时检查并纠正：

1.铆钉过长时易发生铆偏现象，尤其是铝铆钉。一般要求铆钉的长度应高于蹄铁表面4—6mm，铜铆钉5—8mm。

2.铆钉本身的质量问题也会造成铆偏现象。如铆钉的中心孔偏移，铆接时受力不均匀，容易发生铆偏现象。如果铆钉的底面与中心线不垂直，也会引起铆偏。设备使用时必须选用合格的铆钉。

3.铆接时蹄铁放的不正，铆钉的中心与冲头不同心，铆钉歪斜，也会造成铆钉铆偏。这一点与操作者的熟练程度和操作经验有直接关系，在铆接过程中要注意。

4、注意检查滑套外端的固定螺母是否松动，若松动应及时紧固，否则也会引起铆偏。

5、若以上各项原因均纠正后，仍发生铆偏现象，则应检查冲头滑柱2和滑套1之间的配合间隙是否过大（允许配合间隙≦0.04mm）。若间隙过大时应与厂家联系更换磨损配件。

四、设备使用注意事项

1、设备在维修过程中或更换冲头时，应将气源关闭。工作过程中严禁将手放在冲头的下方，以免发生意外。

2、工作过程中若发生铆接力不足现象时，应首先检查气源气压是否正常。当冲头快速动作时，系统气压会下降，，铆接时应稍停几秒钟时间，待气压回升，以保证铆钉的铆接质量。

3、工作中发生铆接动作失灵或不动作现象时，应检查气阀是否损坏，气动管路是否堵塞，然后检查摆杆及其他机械传动部分是否有卡紧现象。对滑柱、滑套和其他活动部位应按时加注润滑油。

4、设备在使用一段时间后，如需一月以上储存，需在气缸的进气管口与出气管口分别加注适量的润滑油，并接通气管使气缸在行程范围内上下运动几个来回。

五、设备主要技术参数

1、最大铆接力：  58.8KN(6T)

2、额定工作气压：0.8MPa

3、许用铆钉直径：10mm(铜铝质)

4、滑柱工作行程：35mm

5、整机质量：72KG

6、外形尺寸（长×宽×高）：540×480×1280mm

六、随机附件

1、铆接冲头：4件                     2、冲出冲头：  1件

3、底垫柱：  1件                     4、使用说明书：1本

5、合格证：  1份
