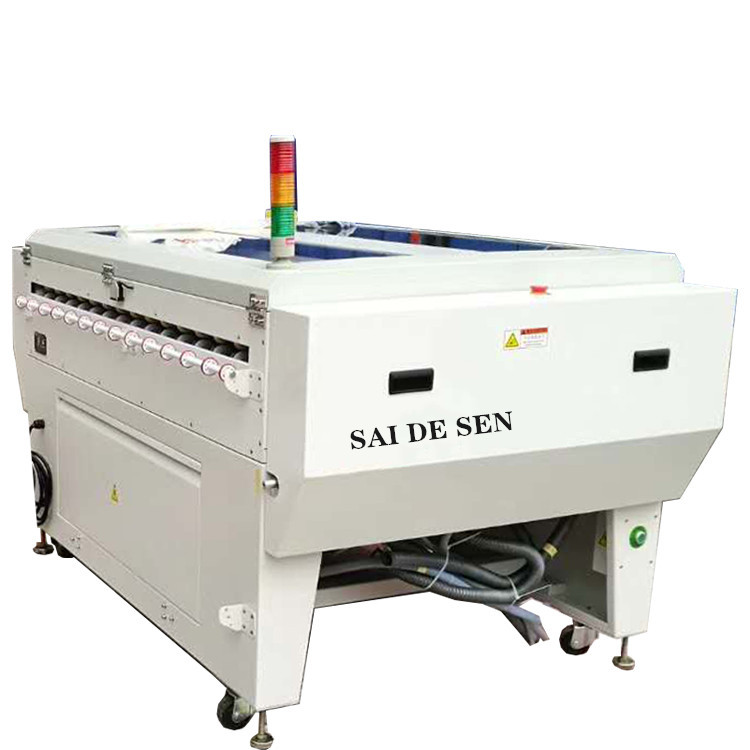

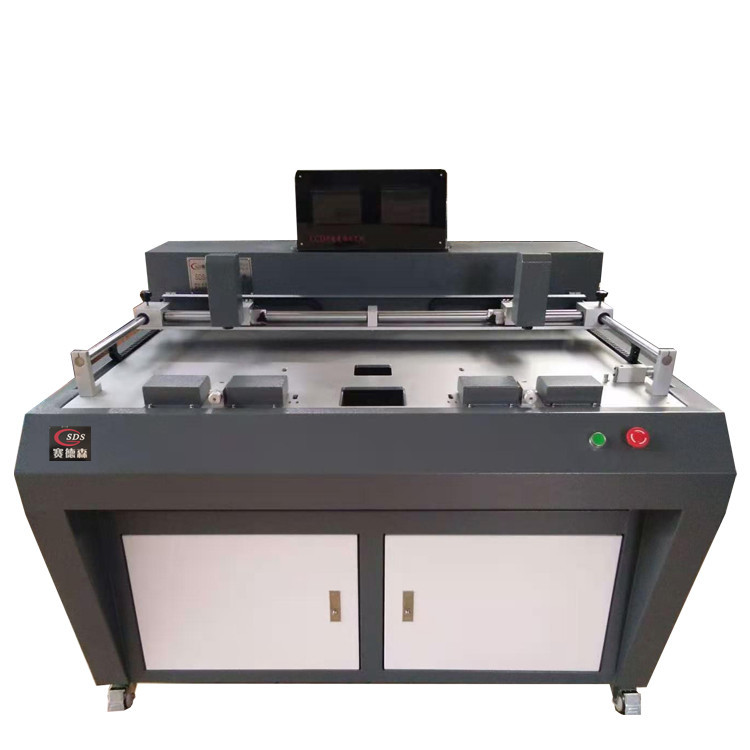

Лазерная машина для рисования Sds9088

激光光绘机SDS9088

★产品规格项目      规格参数说明

★产品型号            激光光会机SDS9088

★结构形式            外滚筒式扫描

★光学分辩率          4000dpi/8000dpi/12000dpi软件切换

★绘图幅面            760mmx610mm(30”x24”)660mmx508mm(26”x20”)多种幅面

★最小线宽/线距     2mil/2mil

★扫描速度            7分钟/4000dpi/整幅;12分钟/8000dpi/整幅

★扫描方式            16激光并行扫描

★激光光源            He-Ne红色激光，波光632.8nm,输入光功率2-2.5mw

★光点尺寸            3.175um

★适用菲林            Kodak,Agfa,Fuji,Dupont

★菲林厚度            标准0.18mm(7mil)-Standdard

★上片                  单张菲林自动上片
★定位精度            0.015mm

★光栅处理方式       软件光栅化GRCAD

★输入数据类型       Gerber-RS-274X

★外型尺寸            宽1250mmX长1350mmX高1100mm

★重量                   450KG

产品特色:

★采用外滚筒16路激光并行扫描方式、光绘速度快
★12000dpi高分辨率扫描，可满足HDI、BGA等高精密线路的要求
★4000/8000/12000dpi分辨率可软件切换，字符阻焊及线路可分别光绘
★定位精度及重复精度高（±0.015mm），可满足多层板的对位要求
★自动上片功能，弥补了手工多次贴片对位不齐的缺点

★采用真空吸附使胶片严格处于光学像平面上，保证了重复成像的高精度

激光光绘机SDS9088
