HZR-171使用说明书

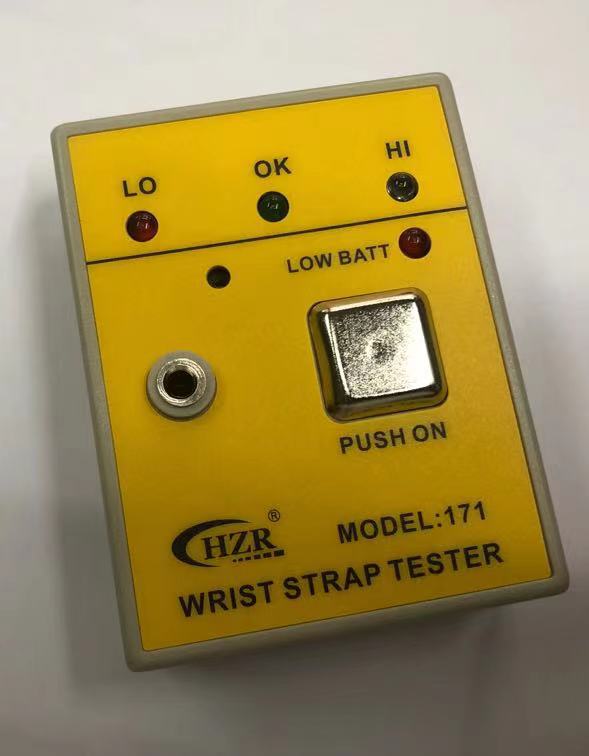

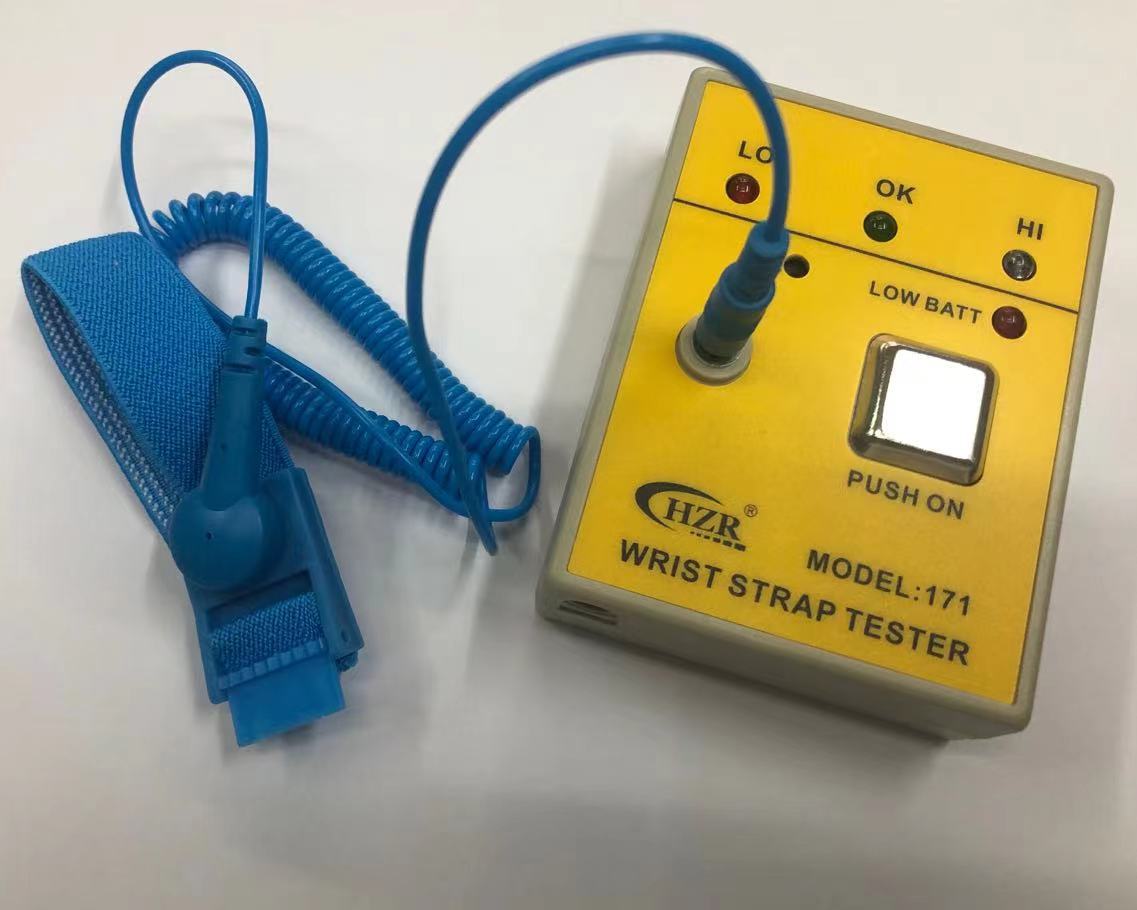

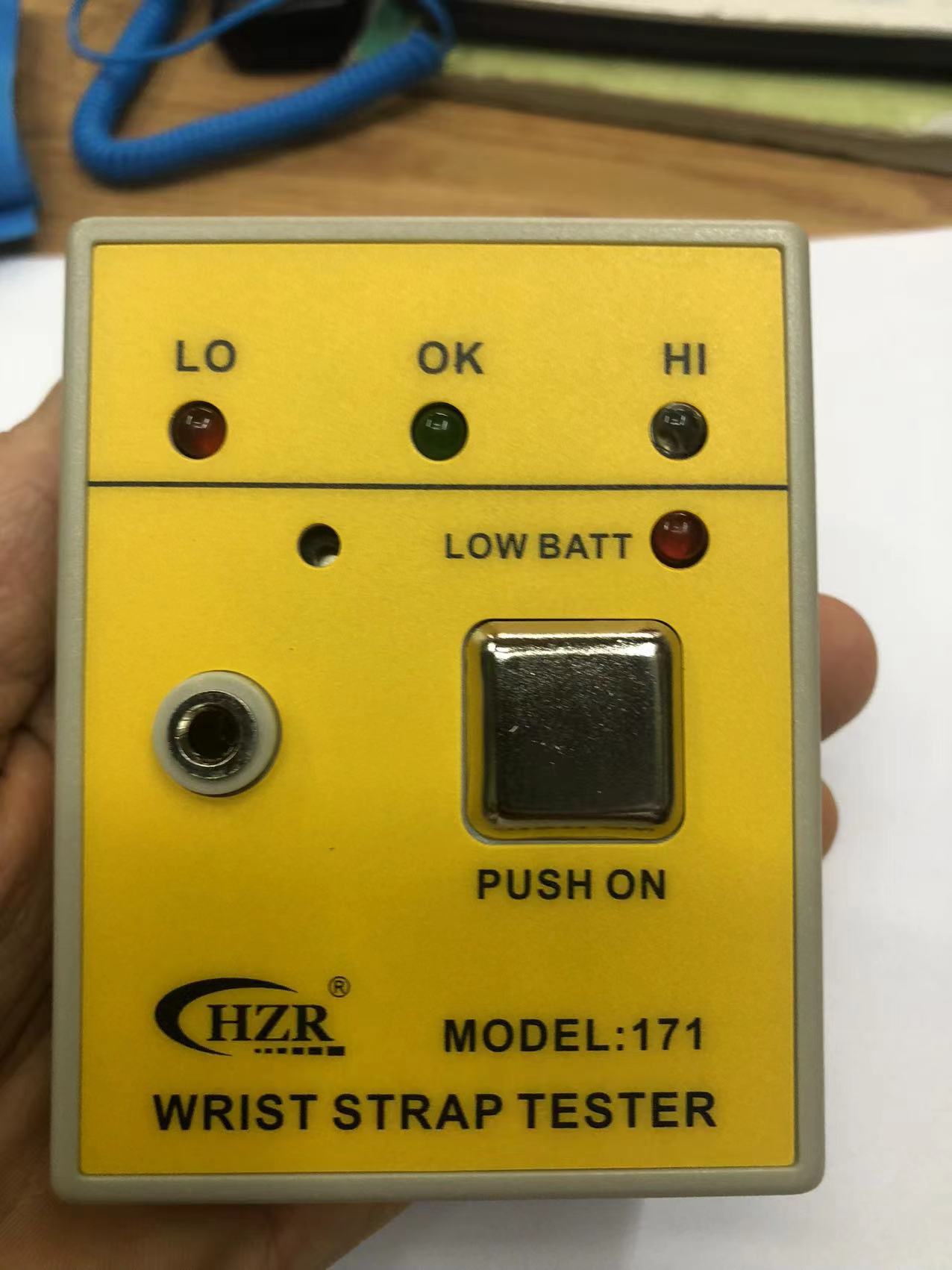

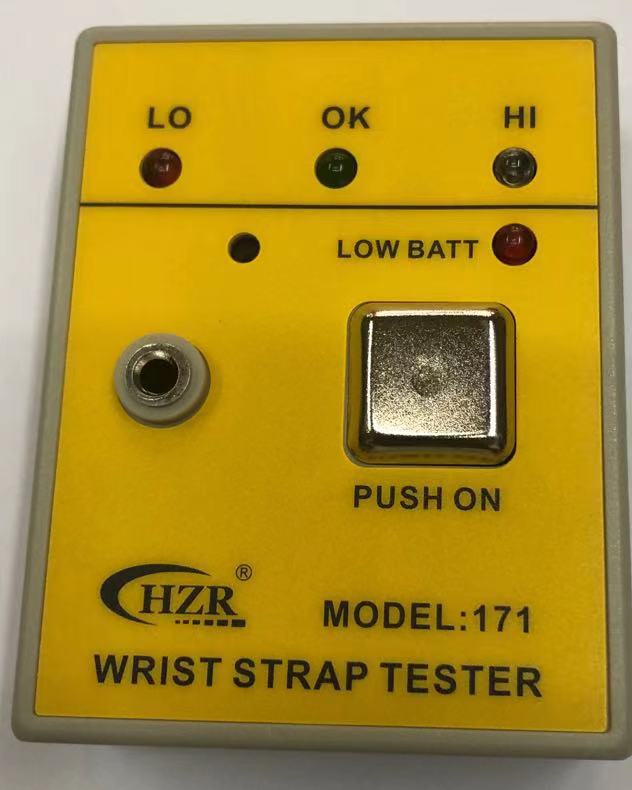

此手腕带测试仪是一台完整的人体接地系统。当手腕带还在操作者的手环上表头将会检查它的连接性。红灯LED及声音报警显示错误连接(Fail HI),红灯及声音报警显示低电阻(Fail LO).绿色LED 显示正确接地(OK).测试参数出厂设置成800K-10M,可根据拥护使用要求调整。



此仪器配备一个9V电池，检测操作员工，手腕带及接地线之间的连续路径。测试电压9v DC,此仪器的设计完美，对人体无害。



操作步骤:



1.戴好手腕带时，将香蕉插头插入连接插空。

2.轻按金属测试按钮，仪器可以使用。

3.绿色”OK”LED显示手腕带及接地线等配件工作正常。

4.如果亮红灯“FAIL LO”或黄灯“FAIL HI”LED 及报警声，操作者应该立即检查手腕带。



参数:

手腕带10MΩ

LED指示电阻值(+5%)

OK(GREEN)       800KΩ≈10MΩ             OFF

HI(RED)           10MΩ   above             ON

LO(RED)          800KΩ  below   　　   ON



测试电压  :标准9vDC电压

温度   - Operating             10℃  to   40℃

-Storage              -15℃  to   +60℃

相对湿度                  0% to 90% (非冷凝)

精确度                      +5%

重量                         145g

操作电压                  ≥6.5 volts                                 [Low battery set at 6.5 volts]

特征:电池低有显示                ��
